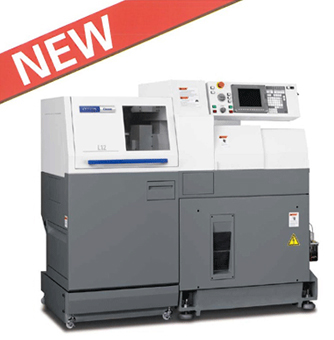

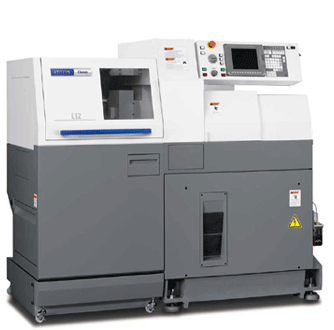

Cincom L12
- 主軸臺移動形CNC自動旋盤
- Cincom
L12
標配了裝卸式導套的搭載著高速主軸的機床
能根據多種多樣的加工工件裝卸導套的、適應小徑的5軸加工機問世。進而還通過搭載高速主軸等，追求高生產性和高精度。
- 主軸以及背面主軸和旋轉刀具實現高速化。通過利用5軸加工機的同時加工功能，從而縮短加工時間

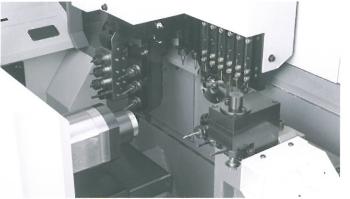

- 水平工具格局是L系列的特點之一，通過豐富的刀具組合實現各種復雜加工工藝
- 可通過簡單操作切換導套模式和無導套模式。降低運作成本
| 機型名稱 | L12 VII | |
|---|---|---|
| 控制軸/系統 | 5軸2系統 | |
| 最大加工直徑 | mm | ?12 |
| 1次裝夾加工長度 | mm | 135(GB)/30(GBL) |
| 主軸轉速 | min-1 | 15.000(GB)/12.000(GBL) |
| 刀具安裝數量 | 把 | 27 |
| 主軸馬達 | kw | 2.2/3.7 |
L12系列新增
?16規格機型
L12緊湊機型實現了與A12/16系列及B12同等的安裝空間， 并通過配件升級為可對應?16mm工件的5軸加工機型。
保有原有備受好評的機能。如可拆裝式導套、刀具種類豐富等，
還可支持大至?16mm復雜形狀的工件加工。
折疊式切削室門，大尺寸切削回收口等設置
是作業便利性大大提高。
- 緊湊設計

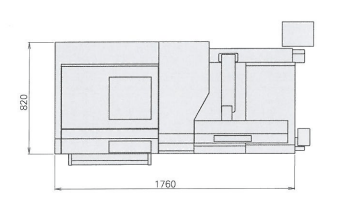

- 長1.760mm*寬820mm的?12機型的緊湊設計。在保持原有機器尺寸的情況下可導入以生產高效率著稱的對應?16的5軸加工機
- 繼承L12原有功能
- 導套/無導套之間的切換功能和15.000min-1的主軸最高轉速等L12的豐富功能，被?16規格機型原樣繼承。

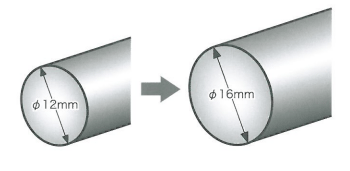

- 應對?16加工的主軸結構
- 為了進行?16加工，L12具有帶有余量的主軸結構?？梢赃M(jìn)行?16工件的加工，也保持著非常好的剛性。

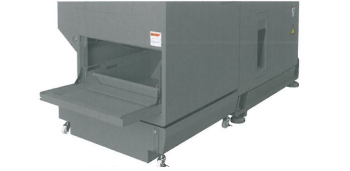

- 大尺寸開口排屑存放箱
- 帶有大尺寸開口的排屑回收口便于進行存放箱內部清掃。而且可充分滿足?16的加工需求
?16規格機型的標準配置
L12系列?16規格機型的標準配置以下四個專用裝置。| 名稱?編號 | 功能 |
|---|---|
| 主軸夾具裝置 B16E∪9120Z |
?16用主軸夾具裝置。 使用FC261夾頭。 |
| 旋轉導套裝置 245503-1 |
?16用旋轉導套裝置。 使用FCG660導套。 |
| 背面主軸夾具裝置 M216∪9120B |
?16用背面主軸夾具裝置。 使用FC261夾頭。 |
| 6支式排刀座 | ?16用排刀架刀座 |
?16規格選配配置
選配貫通孔頂料裝置和長工件裝置時，請使用以下部件。| 名稱?編號 | 功能 |
|---|---|
| 貫通孔頂料裝置 B16E∪550B |
?16旋轉導套裝置。 |
| 貫通孔頂料裝置 （中壓冷卻裝置并用） 245403-1 |
?16貫通孔頂料裝置，與背面 主軸內的中壓冷卻裝置并用時使用。 |
| 長工件裝置并襯套 261930-1 |
一套?16長工件裝置工件存放襯套。 |
